集成矿物分析仪(TIMA)实验室

实验室位置：新基地2号楼2113房间

实验室负责人：董昕 研究员

联系电话：13581890091

实验室概况：

　　集成矿物分析仪（TIMA：TESCAN Integrated Mineral Analyzer）实验室建立于2021年，目前具有TIMA3-X FEG LMH集成矿物分析系统和SBC-2-1多功能试样表面处理机。采用“搜索、发现、识别”的方法，具有自动化定量分析的特点，可以进行快速、大量、重复样品的分析并生成具有统计学意义的数据集。该系统不仅具有普通扫描电镜的所有功能，还具有独特强大的特性，主要包括：1）多个探测器集成，可配置9个探测器，最多可集成4个EDS探测器，使系统性能更高，最大化提升工作效率；2）大面积扫描，该仪器最小放大倍数为2倍，可一次性大面积扫描并成像约5 cm×5 cm；3）自动识别分析矿物功能，系统首先自动根据BSE分辨出矿物颗粒边界，然后用EDS对矿物进行精细或者快速扫描，从而得到每个颗粒的信息；4）离线定量分析功能，解离度分析模块一次性收集每个矿物的能谱信号达到足够定量分析的要求，无需再次扫描即可进行离线定量分析。该系统强大的功能可以广泛应用于岩石矿物学、古生物学、油气和矿石加工等领域的研究和应用，为国民经济和社会发展提供基础地质服务。

仪器介绍：

　　实验室拥有的集成矿物分析仪型号为：TIMA3-X FEG LMH。目前系统配置了4个EDS探测器、黑白CL和Inbeam SE探测器，以及EDAX TEAM能谱系统。该系统是一套可以高分辨快速、自动识别并成像的矿物分析和结构分析系统。此外，还可以作为扫描电镜和单独的能谱仪使用。该系统当处于扫描电镜分析时，SE和BSE图像分辨率在30 kV条件下可达1.0 nm和2.0 nm，大面积扫描拼合图像可达5×5 cm；随着工作距离或加速电压的变化，放大倍数从2倍到100万倍。EDS能量分辨率优于129 eV（Mn K_α），元素分析范围从⁴Be到⁹²U，含量检出限约为0.1 wt%。而TIMA软件矿物相的BSE图像和成分识别精度可达1 μm。多功能试样表面处理机型号为SBC-2-I，是为扫描电镜和电子探针等进行试样制备的设备。可进行真空蒸碳、真空镀膜和离子溅射，它也可以在高纯氩气的保护之下进行多种离子处理。用本设备处理的试样既可用于样品的外貌观察又可以进行成分分析，尤其是成分的定量分析更为适宜。

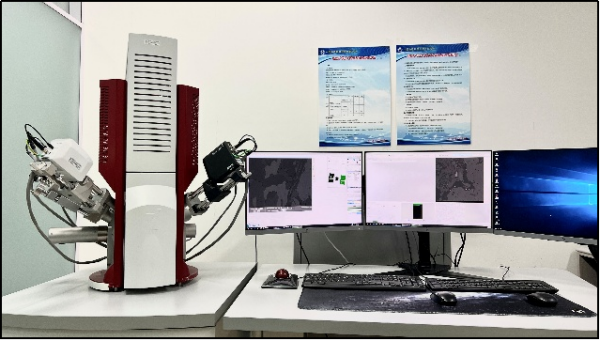

捷克TIMA3-X FEG LMH

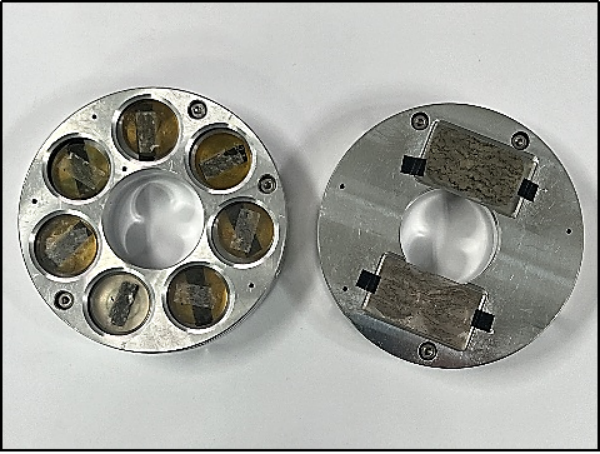

TIMA分析环氧树脂靶和薄片靶台

工作内容：

1、数据分析

　　（1）矿物识别与矿物含量

　　（2）元素组成、含量与赋存状态

　　（3）矿物颗粒分布和统计以及矿物间共生关系

2、图像分析

　　（1）二次电子、背散射和阴极发光图像

　　（2）元素分布图

　　（3）矿物相图

　　（4）矿物单颗粒分布图

3、贵金属和稀有金属的亮相快速搜索

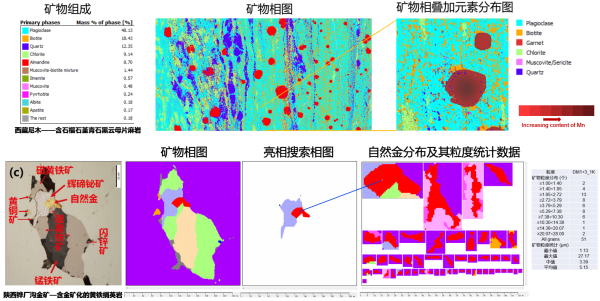

成果展示：

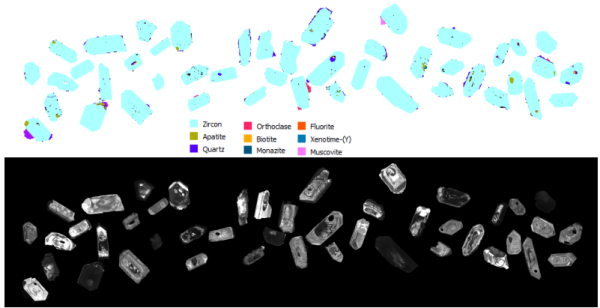

同时获取锆石的矿物相和阴极发光图

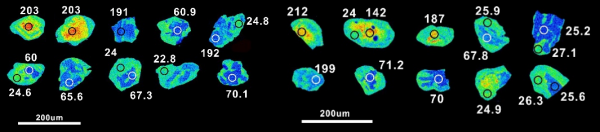

独居石高分辨率Th元素分布图（多区域和多期年龄）

TIMA变质地质学和矿物学应用以及分析方法参考文献：

[1] Dong X, Tian Z-L, Niu Y-L, Zhang Z-M. 2025. Metamorphic conditions and cooling history of the central Himalayan eclogites: A mineralogy and zircon-titanite-rutile U-Pb geochronology approach. Lithos, 518–519, 108338.

[2] 董昕，张泽明，田作林，戎合，艾钰洁．2023. 泰思肯集成矿物分析仪对岩矿样品精细扫描中不同实验条件的对比研究．岩石矿物学杂志. 42(6)：907-918.

送样须知：

1、提前预约：

　　联系人：董昕（手机13581890091；邮箱dongxin5811935@163.com）

　　样品邮寄地址：1、北京市西城区百万庄大街26号 中国地质科学院

　　　　　　　　　2、北京市海淀区皇后店东路 中国地质科学院京区基地

2、样品要求：

　　TIMA样品：矩形探针片27×47毫米，圆形环氧树脂靶直径30或者25毫米，喷镀导电介质。

　　CL、SE、BSE和EDS样品要求：探针片、环氧树脂靶，喷镀导电介质。

3、实验结果

　　实验室为送样人员提供专业的数据处理指导服务。为确保结果的准确性，实验结束后，数据处理工作由送样人员自主完成。
